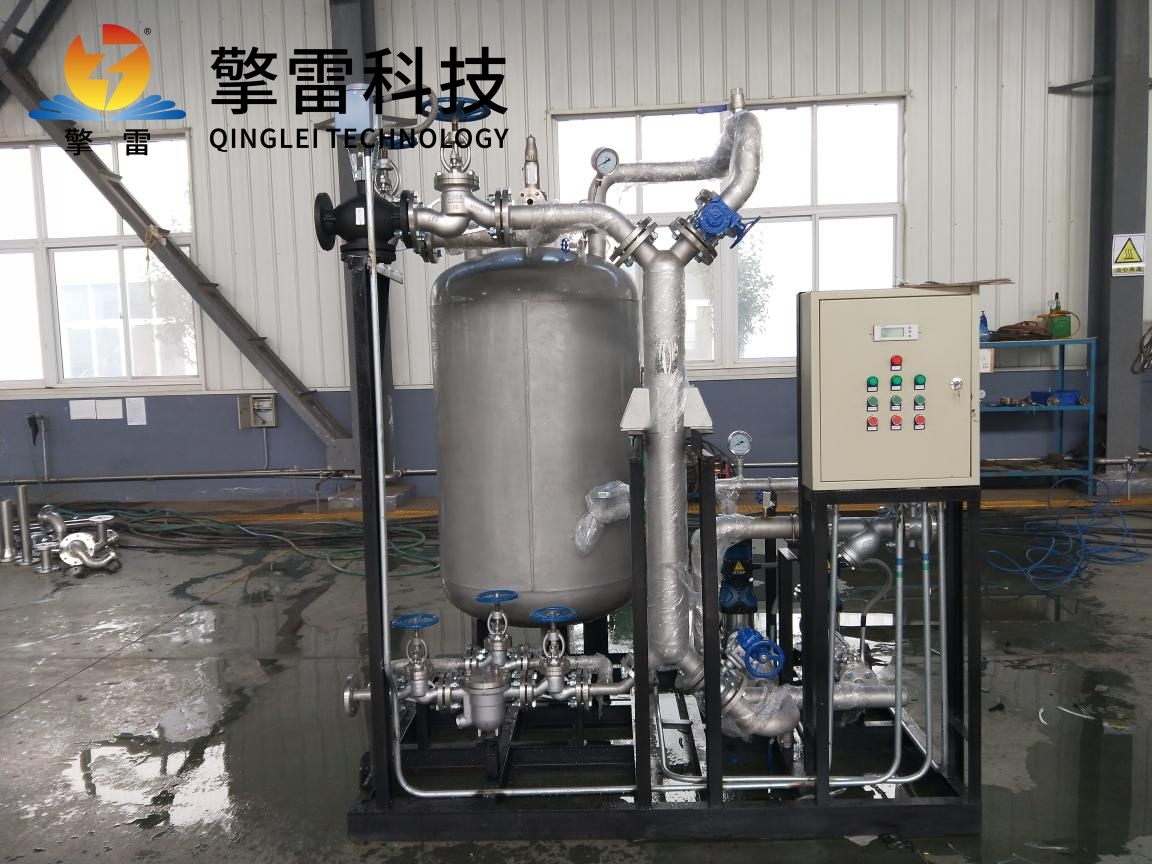

殼管式換熱器：工業熱交換的核心設備解析

一、核心結構：模塊化設計的穩定支撐

殼管式換熱器（又稱管殼式換熱器）由六大核心部件構成：

殼體：圓筒形結構，內部容納管束，兩端通過管板固定，是流體流動的主要通道。

管束：由直管或U型管組成，管間通過折流板分隔，形成殼程流體通道。管材可選不銹鋼、鈦合金等，適應腐蝕性介質。

管板：連接管束與殼體的關鍵部件，承受流體壓力與熱應力，通常采用高強度合金鋼制造。

折流板：通過改變殼程流體流向，增強湍流效應，提升傳熱效率。常見形式包括弓形、圓盤-圓環形和螺旋形。

封頭：與管板形成封閉的“管程空間"，分為單程和多程設計，延長流體停留時間，強化傳熱。

接管：設備的進出口管道，包括殼程和管程的進、出口接管，管徑根據流體流量和流速設計。

結構優勢：

模塊化設計：各部件可獨立更換，維護成本低。例如，管束可整體抽出清洗，檢修方便。

耐高溫高壓：采用碳鋼、不銹鋼或鎳基合金制造，可在溫度≤500℃、壓力≤35MPa的工況下穩定運行。

適應性強：通過調整管程數量、換熱管材質和折流板形式，滿足不同流體性質和工況需求。

二、工作原理：逆流換熱的高效邏輯

殼管式換熱器基于間壁式傳熱原理，通過管壁實現兩種流體的熱量交換。其核心效率來源于逆流換熱設計：

熱媒（高溫流體）：從殼程入口進入，圍繞管束流動，釋放熱量后從殼程出口排出。

冷媒（低溫流體）：從管程入口進入，在管束內部流動，吸收熱量后從管程出口流出。

優勢：

溫差梯度：逆流設計使冷熱流體在整個換熱過程中保持較大溫差，傳熱效率比順流換熱提升20%-30%。

傳熱系數高：通過折流板強化湍流，傳熱系數可達1000-5000W/(m2·℃)，遠高于板式換熱器。

節能：在火電廠中，殼管式凝汽器將汽輪機排出的蒸汽冷凝成水，同時回收熱量，減少鍋爐燃料消耗。

三、分類與選型：按需選擇的靈活適配

根據熱應力補償方式、流體流動形式和應用場景，殼管式換熱器可分為以下類型：

按管程數量分類

單程殼管式：流體一次通過管束，結構簡單，適用于流量大、溫差要求不高的場景（如冷卻水處理）。

多程殼管式：通過封頭內的隔板將管程分為2程、4程等，延長流體停留時間，適用于流量小、需要大溫差換熱的場景（如化工工藝中的物料加熱）。

按殼程數量分類

單殼程殼管式：殼程流體一次通過殼體，結構緊湊。

多殼程殼管式：通過殼體內的隔板將殼程分為多段，適用于殼程流體需要多次換熱的復雜工況（如高溫流體的分級冷卻）。

按折流板形式分類

弓形折流板：加工簡單、成本低，適用于大多數工況。

圓盤-圓環形折流板：流體形成螺旋流，傳熱效率更高，但阻力較大，適用于對傳熱要求高的場景（如制冷系統中的冷凝器）。

螺旋形折流板：流體沿螺旋線流動，無死區、不易結垢，適用于易結垢流體（如含雜質的冷卻水）。

按應用場景分類

加熱器：用于將冷流體加熱至所需溫度（如石油煉制中的原油加熱）。

冷卻器：用于將熱流體冷卻（如發動機的潤滑油冷卻）。

冷凝器：用于將氣態流體冷凝為液態（如制冷系統中的制冷劑冷凝）。

蒸發器：用于將液態流體蒸發為氣態（如海水淡化中的蒸發過程）。

選型要點：

溫差控制：殼程與管程溫差需控制在50℃以內，否則需加裝膨脹節或選用浮頭式/U型管式。

流體性質：腐蝕性介質需選用耐腐蝕材料（如鈦合金），易結垢流體需采用可拆式結構。

流速與壓力降：液體流速一般控制在1-3m/s，氣體流速控制在10-30m/s，避免流速過高導致管道磨損或噪音過大。

四、應用場景：全行業覆蓋的解決方案

殼管式換熱器憑借其高效、可靠的性能，在多個工業領域得到廣泛應用：

電力行業

汽輪機凝汽器：將汽輪機排出的乏汽冷凝為水，回收熱量并維持真空環境，提升發電效率。

鍋爐廢熱回收：通過殼管式換熱器回收鍋爐排煙余熱，用于預熱進料或加熱冷卻水，降低能源消耗。

制冷行業

冷凝器與蒸發器：實現制冷劑的相變傳熱，是空調、冷庫系統的核心部件。

低溫氣體冷凝：在LNG接收站中，用于冷卻液化天然氣，確保安全儲存和運輸。

化工與石油行業

反應器熱交換：控制反應溫度，保證化工生產過程的穩定進行。例如，在乙烯生產裝置中，用于裂解氣的冷卻和分離過程中的熱量回收。

原油加熱與冷卻：在石油煉制過程中，用于加熱原油、冷卻煉油產品，提高煉制效率和質量。

食品與制藥行業

食品加熱與殺菌：采用不銹鋼材質的換熱器，用于果汁殺菌、牛奶巴氏殺菌等，滿足衛生級要求。

藥品生產：用于藥品生產過程中的加熱、冷卻和滅菌，確保藥品質量和穩定性。

新能源與環保領域

太陽能熱發電：用于冷卻工作介質，提高系統發電效率。

廢熱回收：在鋼鐵冶金行業中，回收熔煉爐廢氣熱能，用于預熱進料或供熱系統，降低燃料需求。

五、核心優勢：工業領域的“多面手"

傳熱效率高：逆流換熱設計+折流板強化湍流，傳熱系數遠高于板式換熱器。

結構穩定可靠：模塊化設計使其能承受高溫高壓、振動等惡劣工況，使用壽命可達10-20年。

維護成本低：管束可整體抽出清洗或更換，檢修方便；若出現泄漏，僅需更換受損的換熱管，無需整體報廢。

適配性強：可根據流體性質、流量、溫差等參數靈活調整結構，滿足不同場景需求。

六、未來趨勢：高效化、智能化與綠色化

高效傳熱技術：開發新型換熱管結構（如渦流熱膜管）、采用納米涂層技術，進一步提高傳熱性能。

智能化控制：集成物聯網傳感器與AI算法，實時監測設備運行參數，實現預測性維護和優化運行。

綠色環保材料：采用可降解材料、低污染材料，減少對環境的影響；優化設計和制造工藝，降低能源消耗和廢棄物排放。
