衛生級換熱器介紹
一、定義與核心概念
衛生級換熱器（SanitaryHeatExchanger）是一種設計用于食品、飲料、乳制品、制藥、生物工程等對衛生和清潔要求高的行業的換熱設備。其核心設計理念是：在實現高效熱量交換的同時，確保產品接觸表面絕對光滑、易清潔、可排空，并能有效防止微生物滋生和交叉污染。
它與普通工業換熱器最根本的區別在于其“衛生”屬性，體現在材料選擇、結構設計、制造工藝和表面處理等多個方面。
二、核心特點與設計要求
高潔凈度表面：
材料：主要采用符合食品安全標準的不銹鋼，最常見的是304L和316L不銹鋼。
表面粗糙度(Ra)：產品接觸表面的粗糙度要求高，超光滑的表面能減少細菌附著和殘留物積聚，便于清洗和滅菌。
全排空設計：
結構設計避免出現任何難以清洗的“死區”（DeadLegs）、凹槽、縫隙或焊接點。
管道和腔體設計成一定坡度，確保液體能依靠重力排出，不留殘液。這對于防止微生物繁殖至關重要。
衛生型連接方式：
避免使用螺紋連接或法蘭連接（除非是特殊設計的衛生法蘭）。
廣泛采用標準化的快裝卡箍連接，這種連接方式拆卸方便、密封可靠、易于檢查和清潔。
三、主要類型
根據結構和工作原理，衛生級換熱器主要有以下幾種：
板式換熱器(PlateHeatExchanger):
原理：由一系列波紋金屬板片疊加組成，板片間形成薄矩形通道，冷熱流體交替流過相鄰通道進行換熱。
優點：換熱效率高（緊湊高效）、占地面積小、易于拆卸檢查和維護、清洗方便。
應用：牛奶巴氏殺菌、果汁加熱/冷卻、啤酒冷卻、制藥工藝流體加熱等。

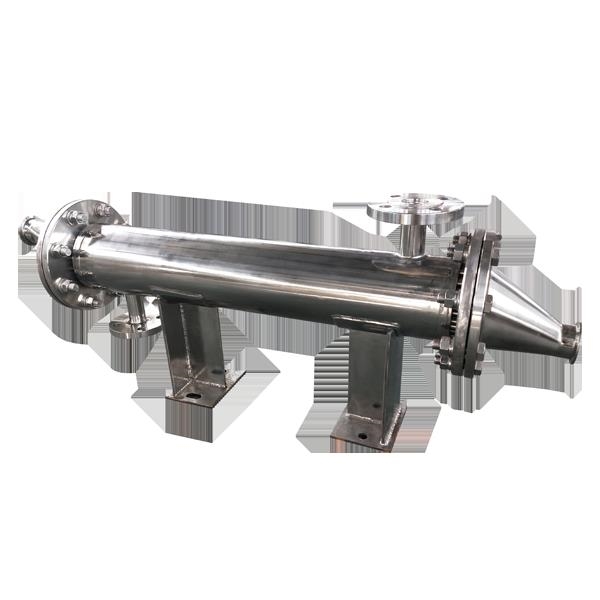

管殼式換熱器(ShellandTubeHeatExchanger):
原理：由管束（多根細管）和包圍管束的殼體構成。一種流體在管內流動，另一種流體在殼體內、管束外流動，通過管壁進行換熱。
優點：結構堅固、承壓能力強、適用范圍廣（可處理含顆粒或高粘度流體）。
應用：蒸汽冷凝、高粘度產品（如糖漿）加熱、某些需要高壓的應用。
套管式換熱器(DoublePipe/TubularHeatExchanger):
原理：由一根較小直徑的管子插入一根較大直徑的管子中構成，兩種流體分別在內外管中流動進行換熱。
優點：結構簡單、排空性好、易于實現CIP/SIP、適合小流量或作為實驗室/中試設備。
應用：小規模生產、關鍵工段的精確控溫、實驗室設備。
刮板式換熱器(ScrapedSurfaceHeatExchanger,SSHE):
原理：在夾套圓筒內有一個帶刮刀的轉子高速旋轉，刮刀不斷刮擦內壁，更新傳熱面并促進混合。
優點：提高傳熱效率（尤其對高粘度或易結垢物料）、防止結焦和結垢、可處理含結晶或高粘度產品。
應用：冰淇淋凝凍、人造黃油生產、果醬/果泥濃縮、高粘度醬料冷卻。
四、應用行業
乳制品：牛奶、酸奶、奶酪、冰淇淋的巴氏殺菌、均質前預熱、冷卻、發酵罐控溫。
飲料：果汁、茶飲料、啤酒、軟飲料的加熱（殺菌）、冷卻（澄清、灌裝前）、濃縮。
食品加工：醬料、湯品、油脂、糖漿的加熱、冷卻、殺菌。
制藥與生物工程：注射用水（WFI）冷卻、發酵液控溫、緩沖液配制、原液儲存溫度控制、CIP/SIP系統中的介質換熱。
化妝品：乳液、膏霜的加熱與冷卻。
