詳情介紹

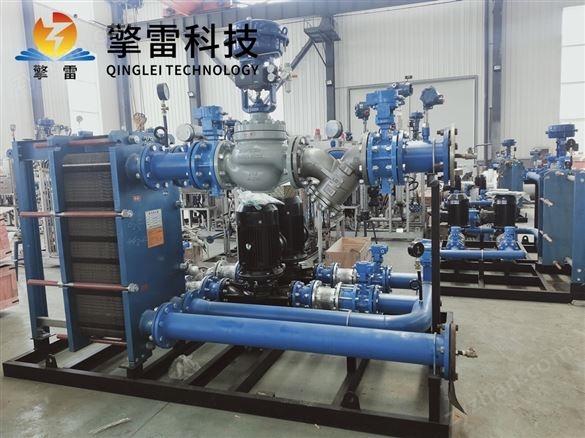

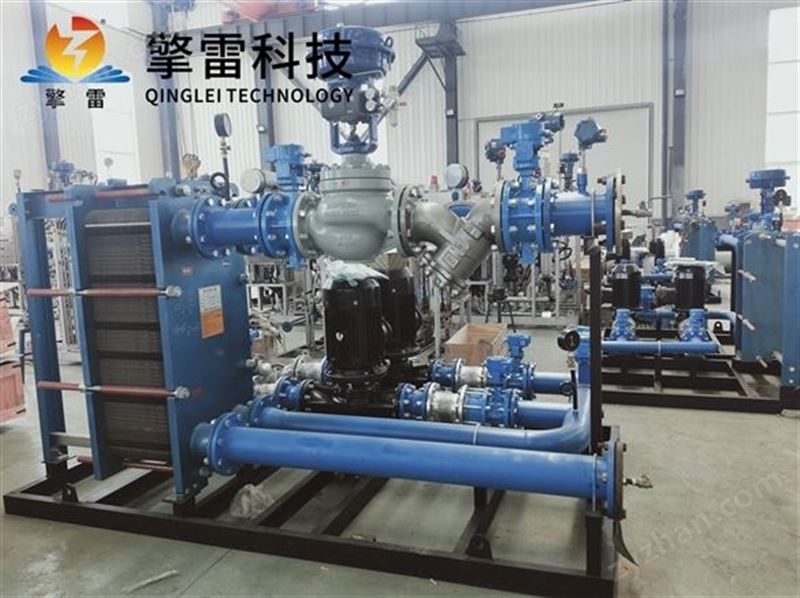

熱水換熱機組是一種集成化的熱交換設備系統,廣泛應用于集中供熱、區域供暖、中央空調系統、生活熱水供應以及工業工藝加熱等領域。它主要功能是將一次熱源(如高溫熱水、蒸汽等)的熱量,通過換熱器傳遞給二次側的循環水,從而為用戶提供符合要求的熱水。

一、主要組成部分
板式換熱器(核心部件):
采用多層金屬板片疊加而成,板片間形成流道,一、二次側介質在板片兩側逆向流動,實現高效熱交換。
具有傳熱效率高、結構緊湊、占地面積小、易于拆卸清洗等優點。
循環水泵:
通常包括一次側循環泵和二次側循環泵,用于驅動熱媒水和被加熱水在系統中循環流動。
可根據需求配置變頻控制,實現節能運行。
補水定壓裝置:
包括補水泵、隔膜式氣壓罐、電接點壓力表或壓力傳感器等。
作用是維持系統壓力穩定,自動補充系統因泄漏或熱脹冷縮損失的水量。
過濾器:
安裝在一次側和二次側管道上,用于過濾水中雜質,保護換熱器和水泵。
閥門組:
包括截止閥、止回閥、安全閥、排氣閥、平衡閥等,用于系統啟停、調節流量、防止倒流、保障安全和排除空氣。
控制系統(智能化核心):
采用PLC(可編程邏輯控制器)或專用控制器,配備觸摸屏人機界面(HMI)。
可實現溫度、壓力、流量的自動監測與調節,根據室外溫度進行氣候補償,實現無人值守和遠程監控(可選配物聯網模塊)。
管道與儀表:
連接各部件的管道,以及溫度計、壓力表、熱量表等監測儀表。
二、工作原理
高溫熱媒(一次側水或蒸汽)從熱源(如熱電廠、鍋爐房)進入換熱機組,在板式換熱器內將熱量傳遞給二次側的循環水。
冷卻后的一次側回水返回熱源重新加熱。
二次側的循環水被加熱后,輸送到用戶端(如散熱器、地暖盤管或風機盤管)釋放熱量,冷卻后的水再由循環泵送回換熱機組重新加熱,形成閉式循環。
補水定壓裝置實時監測系統壓力,當壓力低于設定值時自動補水,維持系統穩定運行。
三、主要特點與優勢
高效節能:板式換熱器傳熱系數高,熱損失小;智能控制系統可根據負荷變化調節運行參數,降低能耗。
結構緊湊:將多個設備集成于一個或多個撬塊內,節省機房空間。
自動化程度高:可實現全自動運行,減少人工干預,提高管理效率。
安全可靠:配備多重安全保護(如超壓、超溫保護),運行穩定。
維護方便:模塊化設計,部件易于檢修和更換。
適應性強:可根據不同熱源、負荷需求和安裝環境進行定制化設計。
四、應用領域
城市集中供熱:居民小區、商業樓宇的冬季采暖。
中央空調系統:提供夏季制冷和冬季供暖所需的冷熱水。
生活熱水供應:賓館、醫院、學校等場所的生活熱水制備。
工業生產:為工藝流程提供恒溫熱水或冷卻水。
