管殼式換熱機
產品描述：
管殼式換熱機組功能:自動監控溫度、壓力、流量等參數；根據設定值自動調節水泵轉速（通過變頻器）或調節閥開度；實現故障報警、連鎖保護（如超溫、超壓停機）、遠程通訊等功能。是機組智能化運行的核心。
廠商性質：生產廠家- 更新時間：2025-10-27
- 訪 問 量：25
詳情介紹

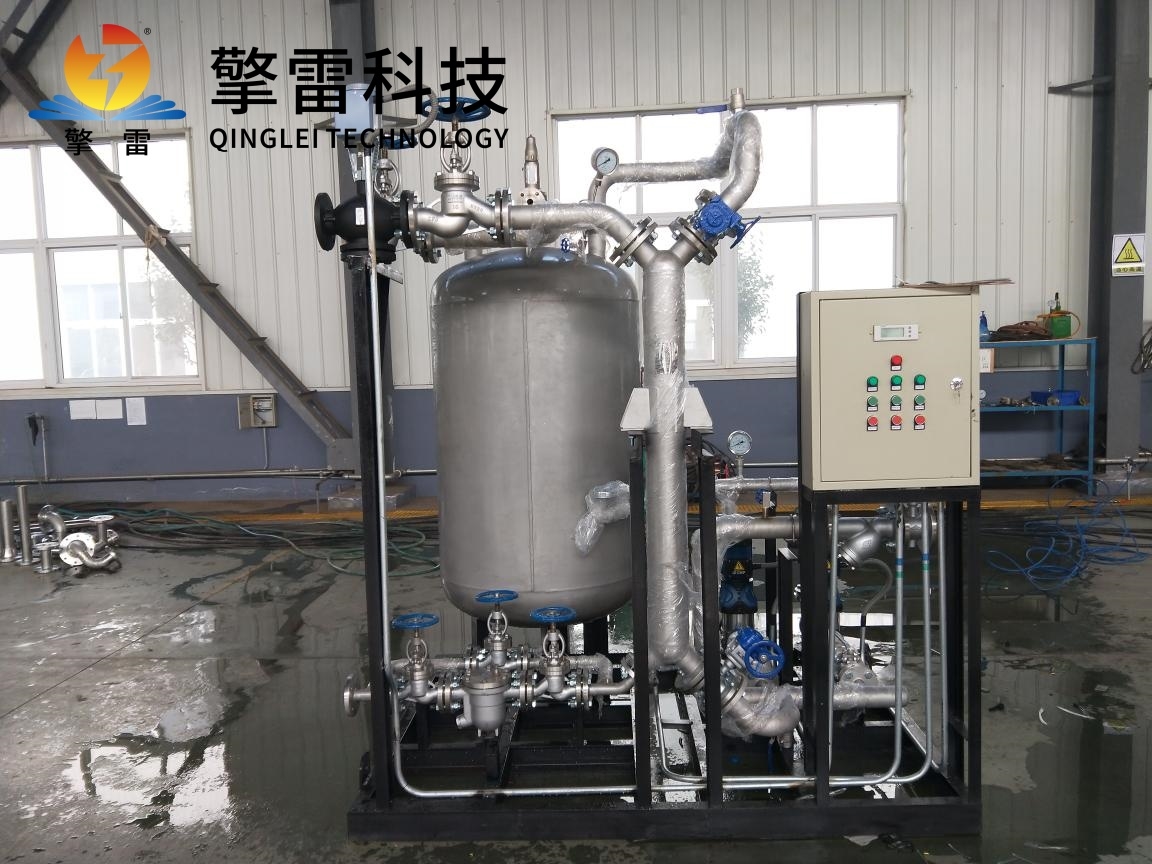

管殼式換熱機組(ShellandTubeHeatExchangerUnit/Package)
管殼式換熱機組是一種將管殼式換熱器與相關的輔助設備、管道、閥門、儀表和控制系統等集成為一體的標準化、模塊化熱交換系統。它不是一個單一設備，而是一個功能完整的“交鑰匙”解決方案，旨在簡化設計、安裝和運行，提高系統的可靠性和效率。
核心組成
一個典型的管殼式換熱機組通常包含以下主要部分：

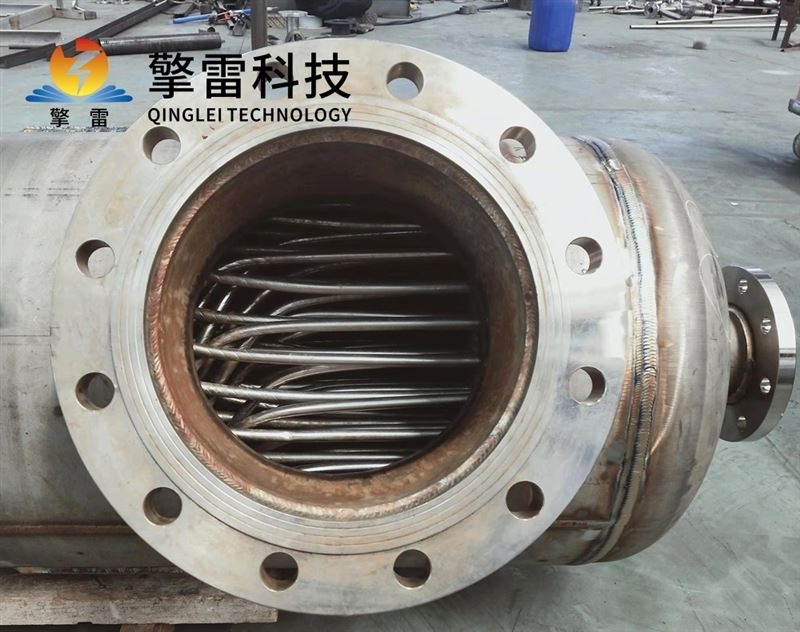

核心換熱設備-管殼式換熱器(ShellandTubeHeatExchanger):
結構:由一系列平行的換熱管（管束）組成，這些管束被固定在兩端的管板上，并封裝在一個圓柱形的殼體內。
流體通道:
管程(TubeSide):一種流體在換熱管內部流動。
殼程(ShellSide):另一種流體在換熱管外部、殼體內部流動。
工作原理:兩種溫度不同的流體在管程和殼程內流動，通過管壁進行熱量交換。高溫流體將熱量傳遞給低溫流體。
循環泵(CirculationPumps):
通常配備一用一備的水泵（或油泵等），用于驅動換熱流體（如熱水、冷水、導熱油）在系統中循環，確保流量穩定，是機組實現換熱功能的動力源。
閥門組(ValveAssembly):
截止閥/閘閥:用于隔離設備，便于維護。
調節閥/電動閥:用于根據需求精確調節流量。
安全閥:在系統壓力過高時自動泄壓，保障安全。
止回閥:防止流體倒流。
排氣閥/泄水閥:用于系統排氣和排水。
測量與監控儀表(Instrumentation):
壓力表/壓力變送器:監測管程和殼程的進出口壓力。
溫度計/溫度傳感器:監測流體的進出口溫度，是控制換熱量的關鍵參數。
流量計:測量流體的瞬時流量和累計流量。
控制系統(ControlSystem):
通常配備PLC（可編程邏輯控制器）或?qū)Ｓ每刂破鳌?/div>
功能:自動監控溫度、壓力、流量等參數；根據設定值自動調節水泵轉速（通過變頻器）或調節閥開度；實現故障報警、連鎖保護（如超溫、超壓停機）、遠程通訊等功能。是機組智能化運行的核心。
管道與管件(Piping&Fittings):
預制的連接管道，將所有部件按照工藝流程連接起來，形成完整的系統回路。
底座與框架(Skid/BaseFrame):
所有設備和管道都安裝在一個堅固的鋼結構底座上，形成一個整體模塊，便于運輸、吊裝和現場快速安裝。
保溫層(Insulation-可選但常見):
對換熱器殼體、高溫管道等進行保溫處理，減少熱量損失，提高能效，保證操作安全。
主要特點與優勢
集成化與模塊化:
工廠預制，質量可控，減少了現場的安裝工作量和施工周期。
占地面積小，布局緊湊:
所有部件優化布局，充分利用空間，特別適合空間有限的場合。
運行可靠，維護方便:
設備選型匹配，系統經過工廠測試，故障率低。
標準化設計，維護保養有據可依。
自動化程度高:
智能控制系統實現無人值守或少人值守，運行穩定，節能效果好。
性能穩定:
管殼式換熱器本身結構堅固，適應性強，能承受較高的壓力和溫度。
主要應用領域
區域供暖/集中供熱:將一次網（高溫水/蒸汽）的熱量傳遞給二次網（供暖循環水）。
中央空調系統:作為冷水機組的冷凝器或蒸發器，或用于冷熱回收。
工業工藝加熱/冷卻:為生產過程提供恒溫的熱水、冷水、導熱油或工藝流體。
生活熱水供應:制備洗浴、洗滌用熱水。
電力、冶金、化工等行業:用于各種介質的熱量交換。
