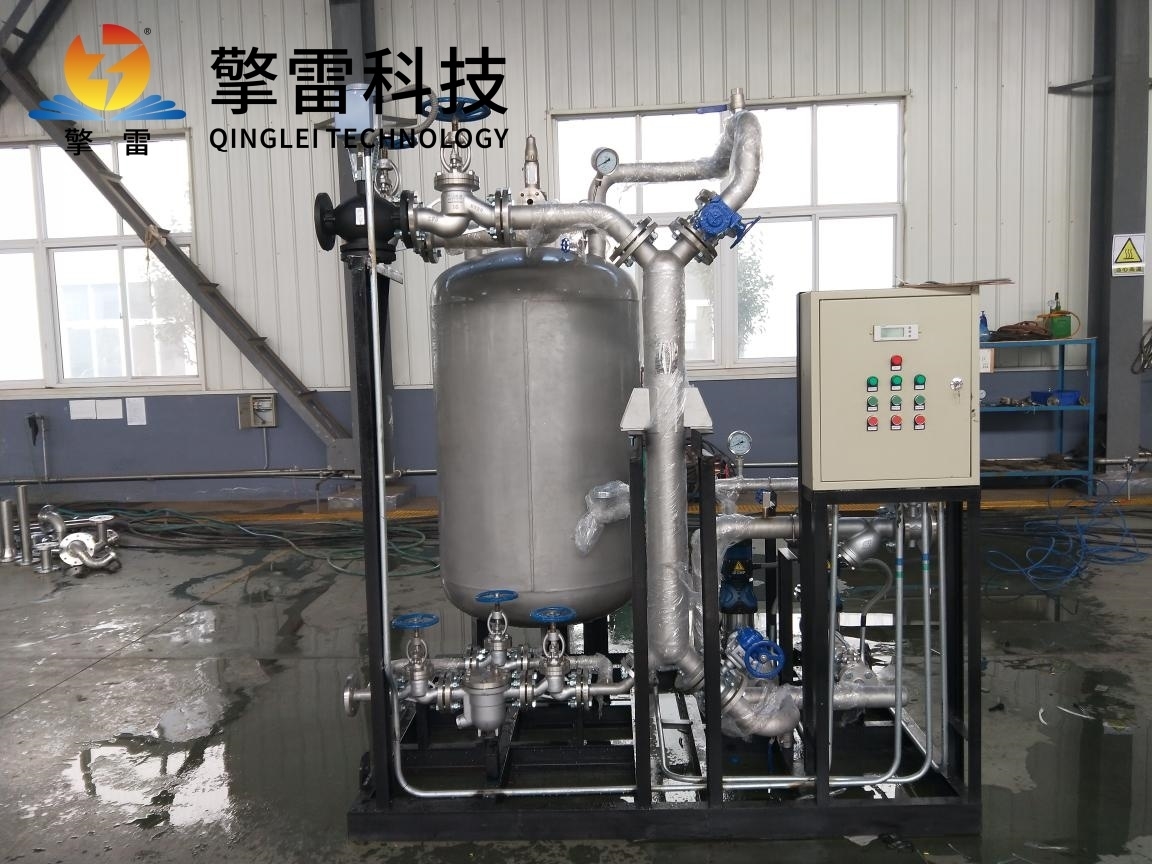

纏繞管式換熱機組
產品描述：
纏繞管式換熱器的核心結構是將換熱管以螺旋狀（通常是同心螺旋）的方式纏繞在芯筒上，形成一個緊湊的管束。整個管束被封裝在一個殼體內。
廠商性質：生產廠家- 更新時間：2025-10-27
- 訪 問 量：33
詳情介紹
纏繞管式換熱器是一種結構獨特、性能高效的緊湊型換熱設備，廣泛應用于化工、石化、空分、制冷及能源等對傳熱效率和密封性要求較高的領域。
一、基本結構與工作原理
纏繞管式換熱器的核心結構是將換熱管以螺旋狀（通常是同心螺旋）的方式纏繞在芯筒上，形成一個緊湊的管束。整個管束被封裝在一個殼體內。
管程：一種流體在纏繞的管道內部流動。
殼程：另一種流體在殼體內部、纏繞管束的外部空間流動，通常沿與管內流體近似逆流的方向流動。
這種螺旋纏繞結構使得兩種介質在大部分區域內實現接近純逆流的換熱模式，從而顯著提高平均傳熱溫差和整體傳熱效率。
二、主要特點與優勢
高傳熱效率：
采用小直徑換熱管（常見10-12mm），增大了單位體積內的傳熱面積。
螺旋纏繞結構使殼程流體產生強烈的湍流，破壞邊界層，強化傳熱。
接近純逆流的流動方式，有效提高對數平均溫差（LMTD）。
結構緊湊，占地面積小：
高度集成的螺旋設計使得其單位體積的換熱面積遠大于傳統管殼式換熱器，特別適合空間受限的場合。
良好的熱補償能力：
螺旋纏繞的管道具有類似彈簧的彈性，能夠自然吸收和補償因溫度變化引起的熱膨脹應力，通常無需額外設置膨脹節。
耐高壓、密封性好：
結構簡單，焊點少，尤其是全焊接結構的纏繞管式換熱器，能有效防止泄漏，適用于高壓、真空或處理有毒、易燃、易爆、貴重介質的工況。
抗振動與結垢：
均勻的螺旋結構分布，減少了流體誘發振動的風險。
湍流程度高，具有一定的自清潔能力，可減緩污垢沉積。
多股流設計靈活：
可通過分程設計，實現多個冷熱流體在同一臺設備內進行換熱，適用于復雜的工藝流程，如空氣分離裝置中的主換熱器。
三、主要類型
按結構形式：可分為立式和臥式兩種，根據安裝空間和工藝需求選擇。
按連接方式：有法蘭連接和全焊接結構。全焊接結構密封性更優，適用于更高要求的工況。
按管材：可根據介質腐蝕性選用不銹鋼、銅、鈦、鎳基合金等材料。
四、應用領域
空分設備：作為高壓、低壓板翅式換熱器的替代或補充，用于氧氣、氮氣等氣體的冷卻與加熱。
液化天然氣（LNG）：用于天然氣的冷卻、液化及再氣化過程。
化工與石化：用于反應物料的加熱/冷卻、溶劑回收、尾氣處理等。
制冷系統：作為高效蒸發器或冷凝器。
能源與電力：用于余熱回收、地熱發電等。
